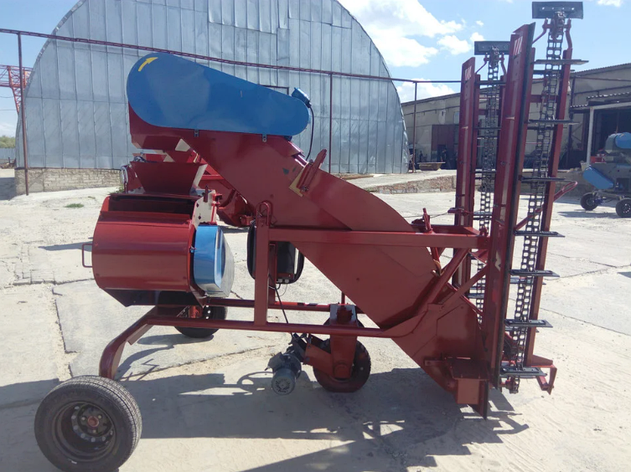

Зернометатель самопередвижной ЗМС-140-02-1-Ч

Зернометатель самопередвижной

Производительность до 140 т/ч.

Зернометатель ЗМС-140 может выполнять следующие технологические операции:

• Загрузку и выгрузку зерноскладов.
• Погрузку зерна в транспортные средства с высотой борта до 4,5 м.
• Механическое перелопачивание (перебуртовку) зерна в зерноскладах на открытых площадках во время подвозки зерна от комбайна.
• Формирование буртов из куч зерна, оставляемых транспортными средствами на площадках во время подвозки зерна от комбайна.
• Сепарацию зерна с отделением легких примесей.
• Производительность — 140 т/ч.
• Дальность метания — 24 метра.
• Высота метания — 8 метров.

Характерной особенностью зернометателя самопередвижного ЗМС-140 являются возможность загрузки складов с высотой складирования зернового материала до 8 м., а также формирование высоких буртов на площадках открытых токов.

Поворот триммера метателя на 135º в обе стороны от продольной оси рамы дает возможность обеспечить:

• непрерывность процесса погрузки зерна в автомашины и автопоезда;
• распределение зерна при загрузке складов;
• формирование буртов с одним гребнем после двух проходов зернометателя;
• рассредоточение зерна из бурта для просушки на площадке тока и формирование его (после просушки) снова в бурт.

Основные отличия ЗМС-140 от зернометателей других производителей:

• Выгрузной желоб метателя представляет собой сборную конструкцию, что позволяет менять высоту загрузки транспортных средств, путем присоединения или демонтажа дополнительных секций;
• подшипниковые узлы вмонтированы непосредственно во всех барабанах, что снижает потери мощности эл. двигателя при работе, уменьшает биение и как следствие исключает просыпание зерна желоб изготовлен конусообразный, что позволяет организовывать зерновой поток с целью увеличения дальности метания на передний ход установлен итальянский 2-х скоростной мотор-редуктор не требующий обслуживания в течении 8 лет;
• для увеличения подачи зерна в метатель применены грузовые цепи с шагом скребка 2 и 4 на загрузочном транспортере и питателях соответственно, длина скребка увеличена до 320 мм применены стальные шкивы привода метателя с диамерами, обеспечивающие вращение ведущего барабана со скоростью 1440 об/мин приводные звездочки;
• валы оголовника и редуктора изготовлены из высокопрочных сталей;
• барабаны триммера проходят балансировку на электронном балансировочном оборудовании.

Свойства:

• Наименование показателя: Значение Марка ЗМС-140.
• Привод: электрический.
• Производительность за 1 час основного операционного времени (на) погрузке в транспортные средства пшеницы с объемной массой 760 кг/м3 при влажности не более 20% на грунте с твердым покрытием), т, до 140.
• Дальность полета зерна (пшеницы) от места забора зерна питателями, м, до 24.
• Высота бросания зерна (пшеницы), м, до 8.
• Транспортная скорость на буксире, км/ч, не более 5.
• Масса, кг, 970±30.
• Дорожный просвет, мм 475.
• Потребляемая мощность, кВт 10,05.
• Триммер: Ширина ленты, мм 400±5.
• Число оборотов ведущего барабана, об/мин 1000.
• Транспортер с питателями: Число скребков транспортера, шт. 41.
• Размеры скребка, мм 100х320.
• Общее число скребков питателей, шт. 44.
• Размеры скребка, мм 100х260.
• Ширина захвата, м 4.
• Обслуживающий персонал, чел 1.
• Срок службы, лет 7.

Габаритные размеры, мм, не более

Рабочее положение:

• длина 5900
• ширина 4000
• высота 3700

Рабочее положение с метателем, повернутым на 90°:

• длина 3300
• ширина 5160
• высота 3700

Транспортное положение:

• длина 4000
• ширина 1870
• высота 2300
